Kvalitetssäkring

När du tillverkar och monterar tryckta kretskort kommer kvaliteten på den färdiga produkten att vara en av dina huvudproblem.

För att uppnå den högsta tillverkningsnivån är det viktigast att hitta en utmärkt tillverkare som Guang Dong ViaFine PCB Limited som följer kontrollmetoderna för tillverkning och montering av PCB -kvalitet.

Guang Dong ViaFine PCB Limited tillhandahåller tryckta kretskort, komponenter och elektroniska system.

Vi kommer att tillhandahålla säkra, effektiva och pålitliga produkter samtidigt som vi tillhandahåller högre kvalitet och värde för våra kunder.

Guang Dong Viafine PCB Limited har alltid varit angelägna om att uppnå excellens i olika stadier av tillverkning och produktkontroll och har erkänts av viktiga internationella certifieringsorgan som erkänts av den globala elektronikindustrin.

Inkommande materialkvalitetskontroll

Inkommande inspektion hänvisar till kvalitetsbekräftelse och inspektion av köpta råvaror, komponenter eller produkter, det vill säga när leverantören skickar ut råvarorna eller komponenterna, kvaliteten på råvarorna eller komponenterna samplas och inspekteras, och slutligen bedöms om produktens batch accepteras.

Att välja en pålitlig plattform är ett annat viktigt sätt att få kvalitetskomponenter. Dessa företag uppfyller exakt kundernas krav.

Dessutom tillhandahåller de högkvalitativa delar efter att ha passerat testledningen.

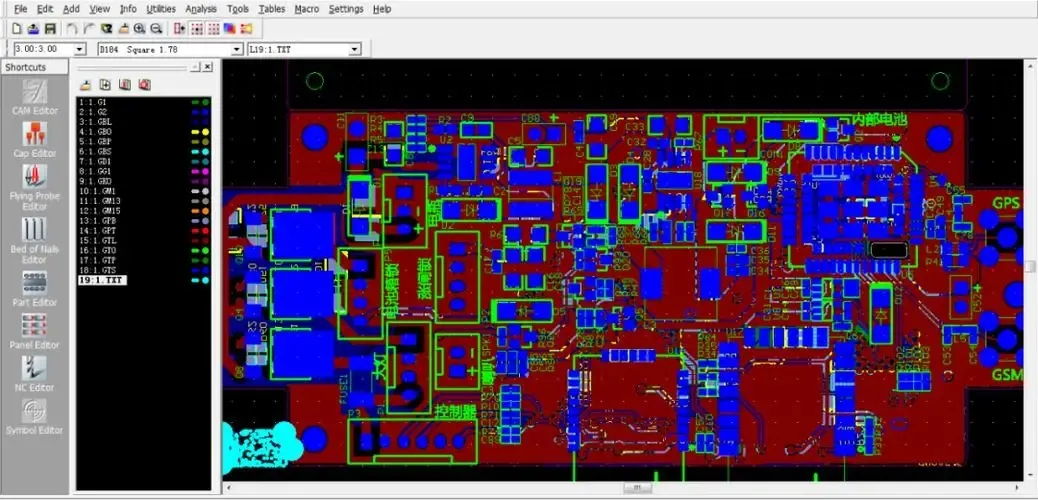

Gratis DFM -check

På Guang Dong Viafine PCB Limited tillhandahåller vi kunderna gratis DMF -kontroller, som vanligtvis inkluderar signal- och blandad skiktkontroller, kraft/markkontroller, borrkontroller, lödmaskkontroller och silkeskärmkontroller för att säkerställa att varje detalj är korrekt. Våra ingenjörer kommer omedelbart att skicka tekniska förfrågningar till våra kunder när de hittar någon information som inte stämmer med den ursprungliga filen.

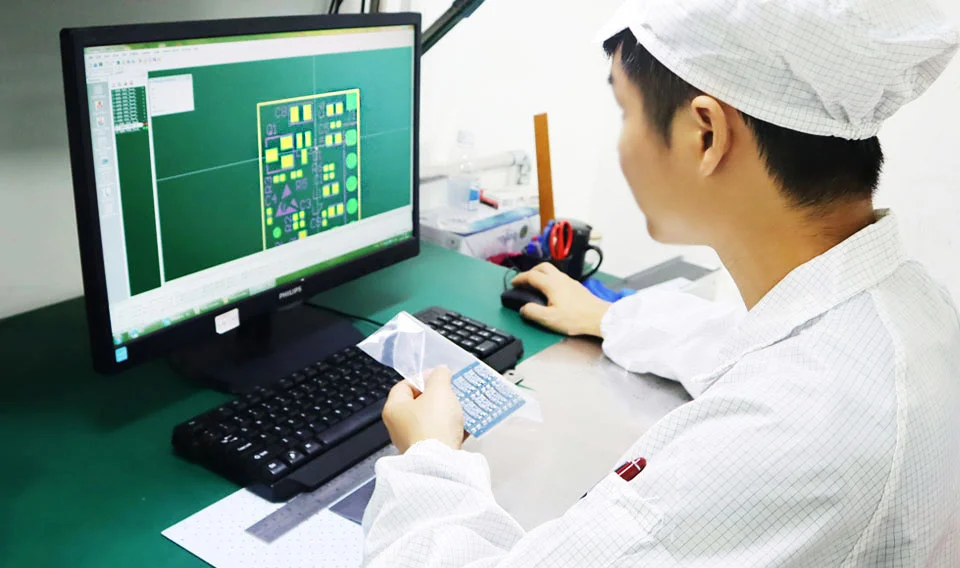

Första artikelinspektion

Den första artikelinspektionssystemet är ett kvalitetshanteringssystem som integrerar inspektionsutrustning och dataplattform.

Du behöver bara ange BOM -tabellen för produkten, och inspektionsenheten i systemet kommer automatiskt att inspektera det första provet och kontrollera data i BOM -tabellen.

Den automatiska arbetsmetoden för detta system kan minska mänskliga fel, förbättra effektiviteten och spara arbetskraftskostnader, men tillgången och teknikinvesteringen är stor.

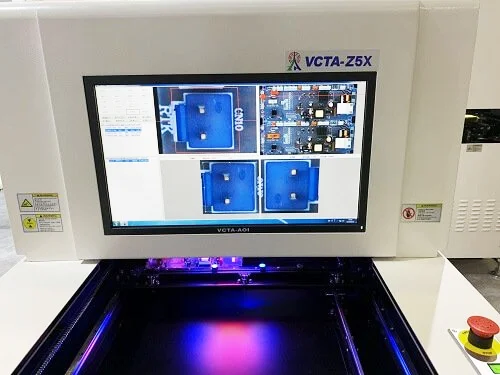

Automatiserad optisk inspektion (AOI)

Testning av automatiserad optisk inspektion (AOI) är mycket vanligt inom SMT -industrin och är tillämplig på all kretskortproduktion och PCB -montering.

Det används främst för att bedöma svetsproblemen för komponenter genom komponenternas utseende.

Det är också möjligt att bedöma om det finns fel komponenter på kretskortet genom att kontrollera färgen på komponenterna och silkeskärmen på IC.

I grund och botten kommer varje SMT -produktionslinje att vara utrustad med en eller två AOI -enheter som standard.

Automatisk röntgeninspektion

För vissa kretskort med BGA-förpackade komponenter måste den första produkten som produceras att inspekteras röntgen.

Röntgenstrålar har stark penetribilitet och är de tidigaste instrumenten som används vid olika inspektionstillfällen.

Perspektivvyen kan visa tjockleken, formen, kvaliteten och densiteten på lödfogarna.

Dessa specifika indikatorer kan fullt ut återspegla svetskvaliteten på lödfogar, inklusive öppna kretsar, kortkretsar, hålkoppar, inre bubblor, otillräcklig tenn etc. och kan analyseras kvantitativt.

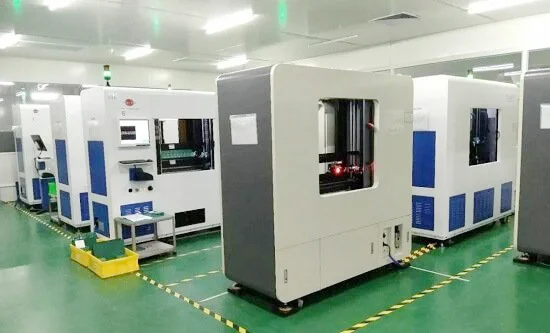

Automatisk fixturtestare

Testning av automatisk fixtur används vanligtvis för massproduktion av PCB.

Dess egenskaper är att produktionsvolymen vanligtvis är stor och testeffektiviteten är hög, men tillverkningskostnaden är hög.

Varje kretskort kräver en speciell fixtur, och livslängden för varje uppsättning fixturer är inte så lång, i allmänhet ett år.

För att uppfylla kundkvalitets- och leveranskraven köpte Guang Dong Viafine PCB Limited flera automatiska testmöjligheter för att minska arbetskraftskostnaderna.

Inbränningstest

Det huvudsakliga syftet med åldrande test är att simulera produktens dagliga användningsmiljö genom de kombinerade effekterna av hög temperatur, låg temperatur, höga och låga temperaturförändringar och elektrisk kraft och exponera defekterna av PCBA, såsom dålig svetsning, missanpassning av komponentparametrar och felsökningsprocess.

Åldrande test kan eliminera och förbättra defekterna på PCBA och kommer att spela en roll för att stabilisera parametrarna för defektfria PCBA-kort.

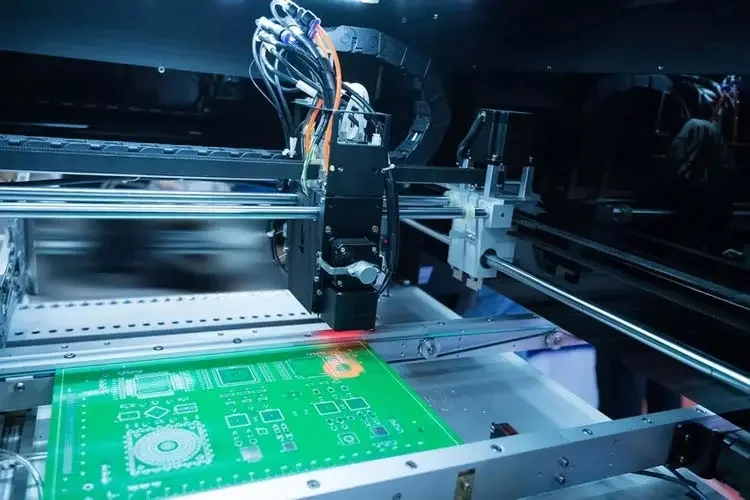

Flugsondtest

Flying Probe Test används vanligtvis för någon liten satsproduktion.

Dess egenskaper är praktiska tester, stark programvariabilitet och god mångsidighet.

I grund och botten kan alla typer av kretskort testas. Testeffektiviteten är emellertid relativt låg och det tar mycket tid att testa varje kort.

Detta test måste utföras efter att produkten passerar genom reflowugnen.

Den mäter huvudsakligen motståndsvärdet mellan två fasta punkter för att avgöra om komponenterna i kretskortet har kortkretsar, tomma lödfogar och felaktiga delar.

Kretsläge

Online-testning används vanligtvis på modeller som har massproducerats. Produktionsvolymen är vanligtvis stor, testeffektiviteten är hög, men tillverkningskostnaden är relativt hög.

Varje typ av kretskort kräver en speciell fixtur och testkostnaden är mycket hög.

Testprincipen liknar det flygande sondtestet. Den mäter också motståndet mellan två fasta punkter för att bestämma om komponenterna på kretsen har kortkretsar, tomma lödning och fel delar.

Funktionstest

Denna testmetod används vanligtvis på några mer komplexa kretskort.

Kretskortet som ska testas måste lödas och skickas genom vissa specifika fixturer för att simulera den officiella användningen av kretskortet.

Sätt kretskortet i denna simulering. På plats, efter att ha slagit på strömmen, observera om kretskortet kan användas normalt.

Denna testmetod kan exakt bedöma om kretskortet är normalt. Men det finns också problem med låg testeffektivitet och höga testkostnader.

PCB -kvalitetssäkring:

Möt kundernas PCB -tillverkning och PCB -montering med högsta kvalitet.

Guang Dong Viafine PCB Limited har implementerat ISO9001 -kvalitetssystemet.

Ett komplett kvalitetssäkringssystem och olika testutrustning hjälper oss att övervaka hela produktionsprocessen, säkerställa processens stabilitet och kvaliteten på produkten och introducera avancerade instrument och tekniker för att uppnå kontinuerlig förbättring.

Kvalitetspolicy

Kvalitet först, kund först, kontinuerlig förbättring, excellens

Miljöpolitik

◾ Strikt följer lagarna och förordningarna om förebyggande och kontroll av föroreningar.

◾ Förbättra kontinuerligt processer för att spara resurser.

◾ Tillverkar gradvis miljövänliga produkter till förmån för det mänskliga samhället

Hälso- och säkerhetspolitik

◾ Följ strikt lagar och förordningar om anställdas hälsa och säkerhet.

◾ Skapa kontinuerligt en hälsosam och säker arbetsmiljö.

◾ Förhindrar omfattande potentiella risker som äventyrar hälsa och säkerhet.

Kvalitet

◾ 100% visuell inspektion och elektrisk testning

◾ Testdata

◾ Industriella dator

◾ Certifiering- ISO 9001

◾ XRF -testdata

◾ Lödbarhetstest

◾ Impedansmodellering/testning

PCB -monteringskvalitetssäkring:

För att helt stärka kvalitetskontrollen måste vi uppnå vår kvalitetspolicy och mål.

Kvalitetssystemet är etablerat i enlighet med ISO9001: 2015, och internrevisioner genomförs regelbundet för att säkerställa en effektiv drift av kvalitetssystemet.

Alla anställda deltar i kvalitetssystemet och tränar kontinuerligt och lär sig. Kundnöjdhet är vårt uppdrag.

IQC: Inkommande materialinspektion

◾ Inspektion för första bitar för varje process

◾ IPQC: Kvalitetskontroll i processen

◾ AOI -inspektion

◾ In-Circuit Test (IKT)

◾ Funktionstest (FCT)

◾ Tillförlitlighetstest
