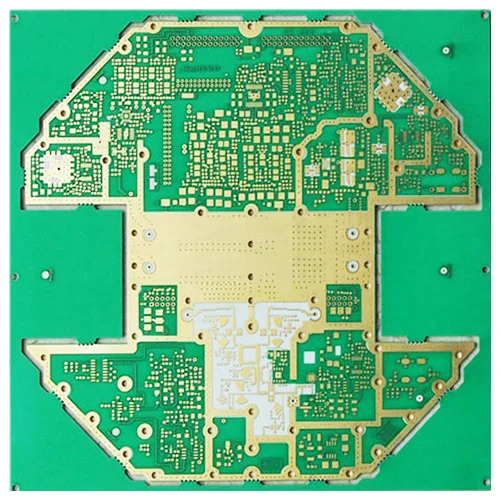

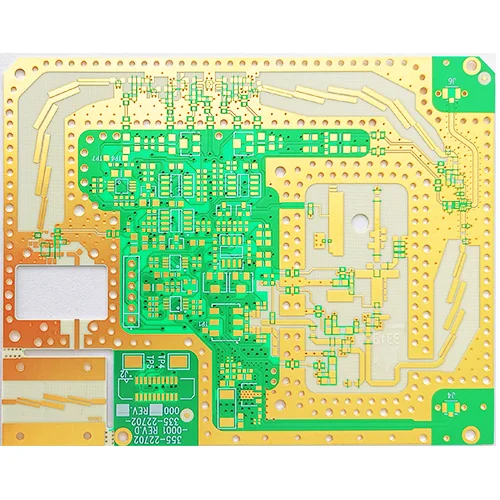

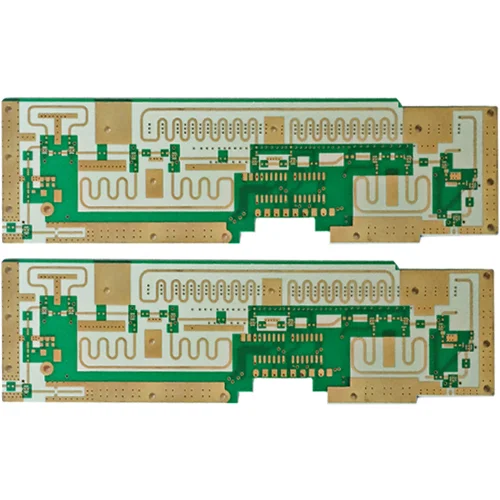

Rogers RO4003C högfrekvent PCB -kort

RO4003C ™ laminat

Rogers RO4003C -material är ett proprietärt vävt glasförstärkt kolväte/keramik som har de elektriska egenskaperna hos PTFE/vävt glas och tillverkningsbarheten för epoxi/glas.

RO4003C -laminat finns tillgängliga i flera konfigurationer med 1080 och 1674 fiberglasstilar, alla uppfyller samma laminatelektriska prestationsspecifikationer. RO4003C -laminat erbjuder tätt kontrollerad dielektrisk konstant (DK) och låg förlust under användning av samma bearbetningsmetoder som standard epoxi/glas, men vid en bråkdel av kostnaden för traditionella mikrovågslaminat. Till skillnad från PTFE-baserade mikrovågsmaterial krävs inga speciella genomgångsbehandlingar eller hanteringsprocedurer.

RO4003C-material innehåller inte brom och uppfyller inte UL 94 V-0-betyg. För applikationer eller mönster som kräver en UL 94 V-0-brandfarlighet uppstår RO4835 ™ och RO4350B ™ laminat detta krav.

Drag

DK av 3. 38 +/- 0. 05

Dissipationsfaktor på 0. 0027 vid 10 GHz

Låg z-axel termisk expansion vid 46 ppm/° C

Gynn

Idealisk för multi-lagers styrelse (MLB) konstruktion

Låga tillverkningskostnader i processer som FR-4

Designad för högvolymkänsliga applikationer

Konkurrenskraftigt priser

Datablad
