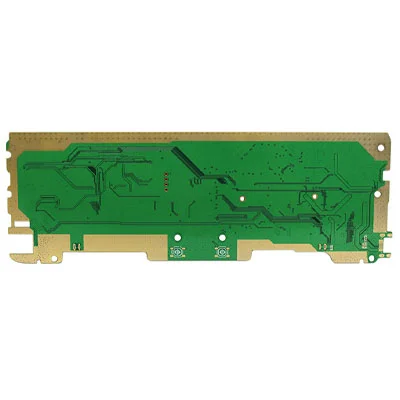

4-lagers impedans kontrollerad fin krets nedsänkning Guld PCB-kretskort

Alla nodkontrollmoduler för det smarta hemsystemet är anslutna till systeminformationskontrollcentret genom RS485 Home Control -bussen, efter det enhetliga kommunikationsprotokollet för hemkontroll för att realisera systemdatakommunikation. 256 Moduler kan anslutas till en buss för att förverkliga olika funktioner för hemautomationskontroll. Modultyper inkluderar:

Trådlös sändtagarstationsmodul

Huvudsakligen används i samband med den trådlösa fjärrkontrollmodulen, det är ett viktigt tillbehör för systemet. Som en trådlös sändtagarstation överför den informationen om fjärrkontrollen till systeminformationskontrollcentret genom hemkontrollnätverket och överför sedan instruktionerna och kortmeddelandeinformationen för systeminformationskontrollcentret. Det överförs till den trådlösa fjärrkontrollen genom trådlösa radiofrekvenssignaler, där den trådlösa informationen omvandlas till Wired Home Control Network Information;

Reläomkopplingsmodul

Lågeffektkretsstyrning, styrd av högpresterande reläer för fast tillstånd. Efter att ha mottagit kommandot från Smart Home Controller styr växeln med låg effektapparater i hemmet, främst lampor (inklusive olika ljud, tv-apparater, elektriska gardiner), kraften på 100 watt/kanal;

Modul med hög effekt

Det styrs också av solid-state-reläer, men kraften är stor och det finns bara en enda kanal. Efter att ha mottagit kommandot från den smarta hemkontrollen kan den styra apparater med hög effekt i hemmet (som luftkonditioneringsapparater, vattenvärmare etc.), och den maximala kontrollkraften för en enda kanal är 2500 watt;

SCR DIRMING CONTROL MODULE

SCR används för kontroll av låg effekt. Efter att ha mottagit kommandot från den smarta hemkontrollen är dess huvudfunktion att styra dimning av lamporna i hemmet, med en kontrollkraft på 100 watt per kanal och ett dimningsområde på 5 nivåer: 0, 25, 50%, 75%, 100%;

Informationsutbytesmodul

Informationsomkopplaren har helt ändrat det ursprungliga switch -konceptet. Informationspunkten för omkopplaren används för att slutföra funktionen för den ursprungliga switchen, vilket gör att den ursprungliga switchfunktionen är fixerad och singel. Genom att ställa in relevanta kontrollparametrar kan alla kontrollpunkt styras för att uppnå gruppkontrollfunktion.

Datablad
