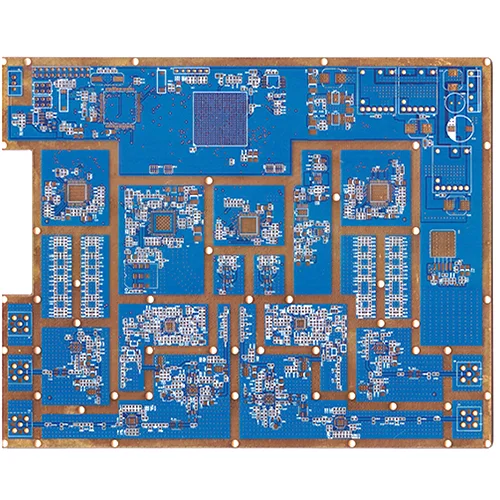

Hybrid PCB med hög frekvens

Var används högfrekventa blandningsbrädor?

Satellitmottagare, basstationens antenner, mikrovågsöverföring, biltelefoner, globala positioneringssystem, satellitkommunikation, kommunikationsutrustningskontakter, mottagare, signaloscillatorer, nätverk för hemmet, höghastighets datordatorer, oscilloskop, IC-testinstrument, etc., högfrekvenskommunikation. Mellanfrekvenskommunikation, höghastighetsöverföring, hög konfidentialitet, hög transmissionskvalitet, hög lagringskapacitetsbehandling och annan kommunikations- och datorfält kräver högfrekventa mikrovågsuttryckta kretskort.

Mikrovågsugn högfrekvent hybrid PCB-staplingsmetod och egenskaper

1. En högfrekvent hybrid PCB-kontrollerbar djupkompositlamineringsstruktur, den högfrekventa hybrid-PCB inkluderar L1 kopparskikt (högfrekventa ark), L2 kopparskikt (PP-ark), L3 kopparskikt (epoxihartssubstrat), L4 kopparskikt i sekvens; L2, L3, L4 kopparskikt är försedda med spår av samma storlek vid samma position; L4 kopparskikt är arrangerat med tre-i-ett-buffertmaterial från insidan till utsidan, och stålplattor och kraftpapper staplas från utsidan till utsidan; Aluminiumplattor, stålplattor och kraftpapper staplas på L1 -kopparskiktet från insidan till utsidan.

2. Enligt den första funktionen är det tre-i-ett-buffertmaterialet ett buffertmaterial som är inklämt mellan två lager av släppfilm.

3. Enligt den första funktionen kännetecknas den laminerade strukturen för högfrekventskortstyrda djupblandade kort enligt föreliggande uppfinning genom att högfrekvensarket är ett polytetrafluoroetylenark.

Expansions- och sammandragningsegenskaperna för högfrekventa hybrid-PCB-kompositbrädan skiljer sig från det för det vanliga epoxihartsubstratet, så att vridning och krympning av brädet är svåra att kontrollera, och bearbetningsmetoden för första grooving och sedan pressa kommer att orsaka styrelsens problemmetallhanter. Det tre-i-ett-buffertmaterialet är inställt på ena sidan av spåret, och buffertmaterialet kan fyllas i spårhålet under pressning för att undvika problemen med bucklor. Kraftpappersbufferttryck är inställt på båda sidor av kartongen för att balansera värmeöverföringen enhetligt, och stålplattan är inställd för att säkerställa enhetlig värmeledning under pressning, så att pressningen är platt och värmen och trycket under pressprocessen är balanserade, för att bättre kontrollera kurvaturen och expansionen av brädet.

Med den snabba utvecklingen av 5G -kommunikationsteknik läggs högre frekvenskrav för kommunikationsutrustning. Det finns många mikrovågsugn högfrekventa hybrid-PCB på marknaden. Tillverkningstekniken för dessa mikrovågsugn-högfrekventa hybrid-PCB ställer också högre krav. Vi har varit specialiserade på IPCB-behandling i mer än 10 år och kan tillhandahålla flerskikts hybrid PCB-tillverkningstjänster. Vi har all utrustning som krävs för hela processen med flerskikts hybrid PCB-produktion, följer ISO9001-2000 internationella standardhanteringssystem och har passerat IATF16949 och ISO 14001 systemcertifiering. Produkterna har antagit UL-certifiering och uppfylla IPC-A-600G och IPC-6012A-standarder. Vi kan tillhandahålla högkvalitativ, högstabilitet och hög-anpassningsbarhet mikrovågsugn högfrekvent hybrid-PCB-prover och batchtjänster.
