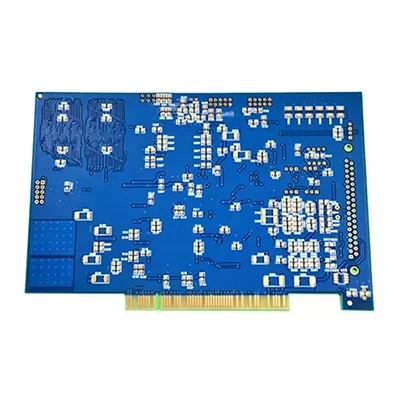

Flerskiktsguldfingermoderbräda Kontroll PCB

Detaljerad bearbetning av PCB -guldfingrar:

1. För PCB-kort som ofta måste pluggas och kopplas ur måste guldfingrarna i allmänhet vara hårt pläterade för att öka guldfingrarnas slitmotstånd.

2. Guldfingrarna måste lutas bakåt, i allmänhet 45 °, andra vinklar som 20 °, 30 °, etc. Om designen inte lutar bakåt finns det ett problem. Pilen i figuren nedan visar en 45 ° lutningsvinkel:

3. Guldfingret måste skapa ett helt svetsfönster. Stiftet behöver inte öppna stålnätet;

4. Det minsta avståndet mellan Shenxi och Shenyin -kuddarna är 14 miljoner. Det rekommenderas att dynan är mer än 1 mm från fingerläget, inklusive Via Pad;

5. Applicera inte koppar på ytan på guldfingret.
