Guldfinger-PCB är de med guldfingerliknande kuddar, som ofta används som kantanslutningar.
Kemisk guldplätering har utmärkt lödbarhet, men den kemiska avsättningsprocessen innebär att den är för mjuk och tunn för att motstå upprepat slitage. Guldplätering är tjockare och svårare, vilket gör den idealisk för att plugga PCB-kantkontakter igen. Guldfinger -PCB måste vanligtvis avfasas vid kantkontakten för att säkerställa enkel infogning. Avfasning kan anges i orderdetaljer om det specifikt anges.
Guldfingrar är de guldpläterade stolparna du ser på anslutande kant på ett tryckt kretskort (PCB). Syftet med guldfingrar är att ansluta extra PCB till datorkortet. PCB -guldfingrar används också i en mängd andra enheter som kommunicerar via digitala signaler, till exempel konsument smartphones och smarta klockor. Eftersom legeringen har utmärkt elektrisk konduktivitet används den som en anslutningspunkt på PCB.
Electroless Nickel Immersion Gold (ENIG): Detta guld är mer kostnadseffektivt och lättare att lödas än elektropläterat guld, men dess mjuka, tunna (vanligtvis 2-5U ”) komposition gör enig olämplig för slitage och tåreffekter av kretskort plugging och outnyttjande. Elektroplatterad hård guld: detta guld är solid (hårt) och tjockt (vanligtvis 30U), så det är mer lämpligt för GENT-påverkan av kontinuerlig användningsområde.
Guldfingrar gör det möjligt för olika kretskort att kommunicera med varandra. Från kraft till utrustning måste signaler passera mellan flera kontakter för att utföra ett visst kommando. När ett kommando trycks in passeras signalen mellan ett eller flera brädor innan den läses. Om du till exempel trycker på ett fjärrkommando på en mobil enhet skickas signalen från den PCB-aktiverade enheten i handen till en närliggande eller avlägsen maskin, som i sin tur får signalen genom sitt eget kretskort. Processen att plätera guldfingrar innebär många noggranna steg. Detta säkerställer att varje kretskort som kommer från produktionslinjen är utrustad med rätt utrustning för att perfekt utföra signalen. Standarderna som är involverade i elektropläteringsprocessen hjälper också till att säkerställa att guldfingrarna på varje kretskort perfekt matchar motsvarande uttag på ett givet moderkort. För att säkerställa att alla dessa guldfingrar och uttag passar, måste varje PCB alla passera en serie inspektioner och defekttester. Om guldpläteringen på kretskortet inte är tillräckligt smidigt eller inte följer ytan tillräckligt, kommer resultaten inte att vara tillräckligt bra för kommersiell frisläppande. För att PCB -guldfingret ska samlas måste elektropläteringsprocessen genomföras i ett steg där detaljerna runt kretskortet först är slutförda. När fingrarna måste pläteras appliceras nickel på koppar. Sedan appliceras ytfinishen sist. När allt är klart inspekteras brädet under ett förstoringsglas och testas för vidhäftning.
Under PCB -guldfingerelektropläteringsprocessen måste vissa standarder följas för att fingrarna ska fungera korrekt. Utformningen av själva PCB måste också ta hänsyn till lämplig fingerlängd och det område som krävs för justering.
Det pläterade genom hålet bör inte vara nära guldfingret, guldfingret får inte ha någon kontakt med lödmasken eller sidenskärmen, och de två ska hållas på ett visst avstånd, och guldfingret måste alltid möta mitten av PCB (om du vill ha en kantavsnitt) om någon av dessa regler inte följs under PCB -guldfingerelektroplateringsprocessen, kan inte PCB kunna kunna kommunicera med moderkortet. Eller, PCB kanske inte är ordentligt in i motsvarande plats på moderkortet. Guld används i kontaktfingrar på en PCB. Styrkan hos guld gör det möjligt att infoga guldfingrar och matas ut hundratals gånger utan att slitna anslutningskontakterna. Utan skydd av guldplätering kan ett kretskort lätt förlora sin anslutning efter några användningsområden.
Du kanske undrar varför guld är bättre än andra typer av metaller. När allt kommer omkring är guld ett av de sällsynta och dyraste naturliga elementen. Skulle det inte vara mer kostnadseffektivt att platta anslutningskanterna på en PCB med koppar eller nickel? Den nödvändiga funktionaliteten för ett tryckt kretskort kräver emellertid guld. När PCB utvecklades till sin moderna form fastställdes guld till att vara den mest lämpliga anslutningskontaktmetallen på grund av ett antal faktorer. De viktigaste fördelarna med guld är legeringens konduktivitet och korrosionsmotstånd. För att öka styrkan kombineras guld som används i tryckta kretskort ofta med nickel eller kobolt, vilket ger guld större slitmotstånd inför konstant PCB -aktivitet.

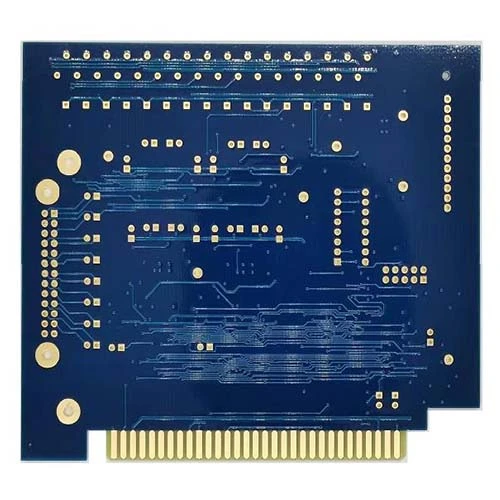

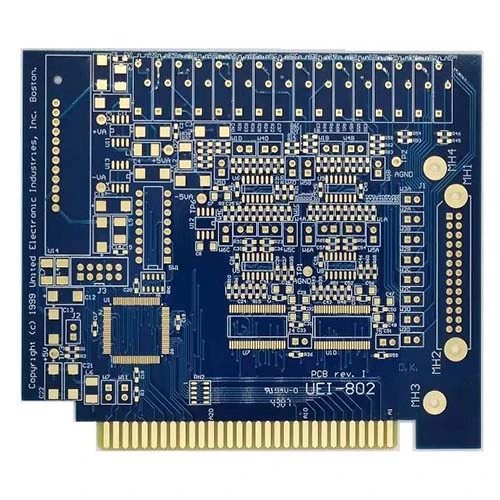

Produktnamn: | Dubbelsidig guldfingerkretskort |
Styrelse: | Fr4 |
Antal lager: | 2L |
Material: | S1141 |
Brädtjocklek: | 1. 6mm |
Inre och yttre skikt Koppartjocklek: | 1oz |
Minsta öppning: | 0. 3mm |
Ytbehandling: | nedsänkningsguld |
Linjebredd: | 0. 15mm |
Linjeavstånd: | 0. 15mm |
Andra: | Elektropläterad guldfinger |
