Produkt

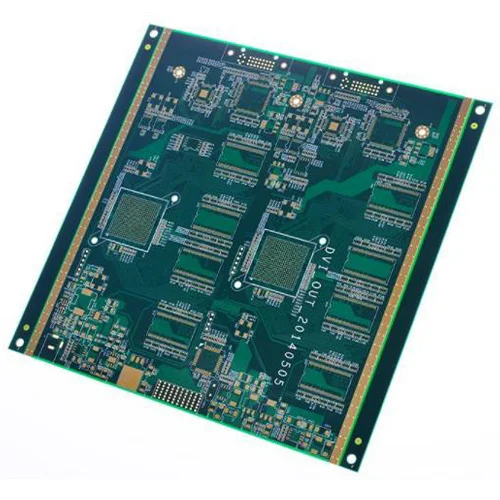

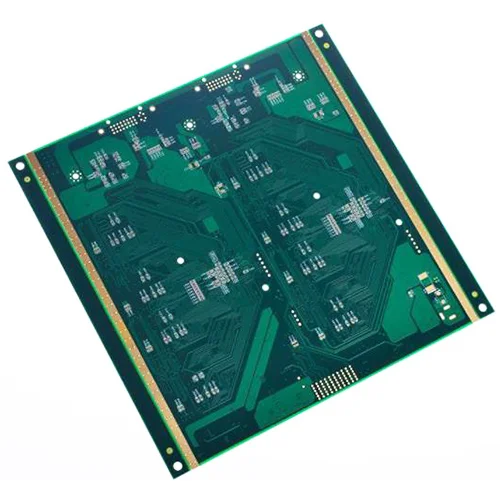

10-lagers PCB-kretskort
Du kan vara säker på att köpa 10-lagers PCB-kretskort från vår fabrik och vi kommer att erbjuda dig den bästa servicen efter försäljning och snabb leverans.
Skicka förfrågan
Produktbeskrivning
10-lagers PCB-applikationer
Förförstärkare, satellitantenn, GPS -spårningsanordning, SAN -lagring, AC -enhet, GSM -signalförstärkare, mobil bredbandsrouter, 220V -inverterare, minnesmodul, bilpanel
Tillverkningsprocess med 10 skikt
Cutting/baking materials—> Inner layer drilling—> Inner layer pattern transfer—> Inner layer line detection—> Etching/stripping—> Etching detection—> Browning—> Semi-cured sheet preparation—> Lamination—> Cutting copper foil—> Positioning—> Fitting—> Target hole—> Drilling—> Glue removal—> Copper immersion—> Graphic transfer—> Line detection—> Copper plating and tin plating—> Film avlägsnande och etsning—> Borttagning av tenn-> etsning Detektering—> dielektriskt detekteringstest—> lödmaskdetektering—> text—> Bakningsfack—> Spray Tin, Immersion Gold, Immerion Tin—> Form—> V Cut—> Färdigt produkttest—> Anti-oxidation—> Slutkontroll—> Färdig produktuttag-> Förpackning
Datablad
| Produktnamn: | 10-lagers PCB-kretskort |
| Antal lager: | 10L |
| Ark: | FR4 TG170 |
| Brädtjocklek: | 2. 4mm |
| Panelstorlek: | 120*95mm/1 |
| Yttre skikt koppartjocklek: | 35μm |
| Inre skikt Koppartjocklek: | 35μm |
| Minsta genom hålet: | 0. 20mm |
| Minsta BGA: | 0. 25mm |
| Linjebredd och linjeavstånd: | 3/3. 2 miljoner |
| Ytbehandling: | fördjupningsguld 2U '' |
Hot Tags: 10-lagers PCB-kretskort
