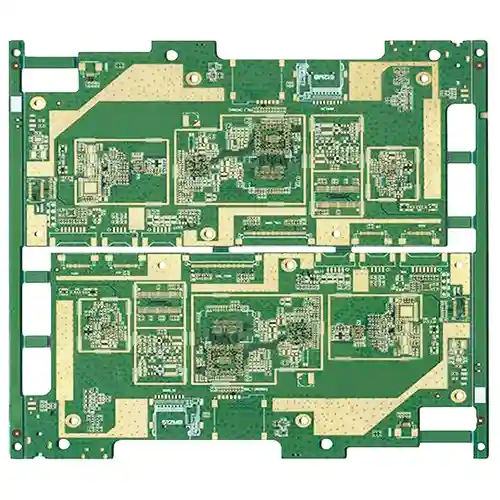

PCB med medicinsk utrustning

Det tryckta kretskortet (PCB) har utökat sitt oemotståndliga gynnsamma inflytande på grund av den kontinuerliga utvecklingen av den tekniska världen och dess tillämpningar inom olika områden. Under de senaste åren har dess påverkan på den elektroniska världen överskridit alla förutsägelser, inklusive IoT -enheter, smartphones, datorer, konstgjord intelligens och många fler.

Nu förvandlar PCB: s medicintekniska produkter och överbryggar klyftan mellan patienter och läkare inom medicinsk teknikbransch. PCB: er har gjort utvecklingen av dessa praktiska medicintekniska produkter. Framsteg inom sjukvårdsteknik hjälper till att lösa flera viktiga utmaningar inom det medicinska området, till exempel att etablera exakta diagnoser och spåra patienternas hälsa.

Den medicinska elektronikindustrin växer snabbt och det verkar inte finnas några tecken på att bromsa ner, vilket visar påverkan av PCB inom det medicinska området. År 2022 förväntas den globala medicinska elektronikmarknaden uppgå till $ 4. 4 miljarder. Med teknikens framsteg blir PCB mer och viktigare inom det medicinska området. På grund av sin digitala natur kräver de flesta av dagens medicinska apparater och prylar att PCB fungerar korrekt och effektivt.

Medicinska apparater som defibrillatorer, elektriska muskelstimuleringsanordningar, MRI, medicinska avbildningssystem, CT -skanningar och ultraljudsutrustning kräver användning av PCB.

Medicinsk PCB -teknik och deras typer

Medicinska PCB måste produceras med extrem försiktighet för att säkerställa tillförlitlighet. Detta beror på att människoliv beror på de enheter som innehåller dem. PCB: er måste också uppfylla mycket stränga krav när det gäller renlighet. Detta gäller särskilt för de som används i implantat. Först måste de vara hygieniska. De måste också vara mer kompakta än vanligt. Därför använder de flesta medicinska apparater HDI (High Density Interconnect) PCB.

Följande är teknologierna som används i medicinsk PCB -montering:

HDI / Via-in-Pad-teknik

Utformningen av att infoga vias i en kopparplatta kallas via-in-pad och används ofta för att spara utrymme på en PCB. Med hjälp av Via-In-Pad-teknik kan PCB ge upp till 50% mer utrymme för komponentplacering. Den omfattande användningen av Vias i PCB -ingenjörer är i strävan efter mer acceptabelt avstånd för enheter och mindre elektronik.

Andra vias, såsom blinda och begravda Vias, hjälper till att minska utrymmet och öka komponentdensiteten, men för PCB som kräver hög hastighet och hög spridning, är det bara via-i-plåtet är det bästa valet.

Ytmonteringsteknik

Ytmonteringsteknik (SMT) används nu i nästan alla kommersiellt tillverkade enheter eftersom det ger enorma fördelar i PCB -tillverkningsprocessen och gör att mer elektronik kan packas i ett mindre utrymme på grund av den mindre storleken på SMT -komponenter. Förutom att vara kompakt möjliggör Surface Mount Technology (SMT) automatiserad lödning och PCB -montering, vilket förbättrar tillförlitligheten och sparar pengar.

PCB fina linjer och utrymmen

Nästa generation av bärbara elektroniska enheter kommer att förlita sig starkt på HDI-PCB-teknik med hög täthet (HDI), inklusive små linjer och utrymmen (2 mil och nedan). Denna teknik erbjuder flera fördelar jämfört med traditionell teknik, inklusive minskad kortstorlek, förbättrade ledningar och minskade tillverkningskostnader.

Medicinska PCB -applikationer inom medicinsk industri

Tryckta kretskort och elektronik spelar en viktig roll i den medicinska industrin. De används inte bara i elektriska apparater, utan också i övervakning, diagnostisk och terapeutisk utrustning. Dessutom expanderar PCB inom sjukvårdsindustrin snabbt med tekniska framsteg och öppnar upp nya möjligheter.

PCB används ofta i följande applikationer:

Skanningsutrustning: CT-skannrar, röntgenskärmar och ultraljudssökningar förlitar sig alla på elektroniska komponenter att fungera.

Monitorer: Medicinska övervakningsanordningar som hjärtfrekvensmonitorer, blodsockermonitorer och blodtrycksmonitorer innehåller alla elektroniska komponenter.

Medicinska instrument: Medicinsk forskning kräver en mängd instrument för att samla in data och testa resultat. PCB finns vanligtvis i elektronmikroskop, styrsystem, kompressorer och annan utrustning.

Av hälsoskäl måste PCB uppfylla högre standarder inom den medicinska industrin. Dessutom måste dessa enheter vara tillförlitliga och av hög kvalitet för att uppfylla medicinska krav. PCB med medicinsk utrustning är huvudsakligen utvecklad och tenderar att vara mindre på grund av enhetsstorleksbegränsningar.
