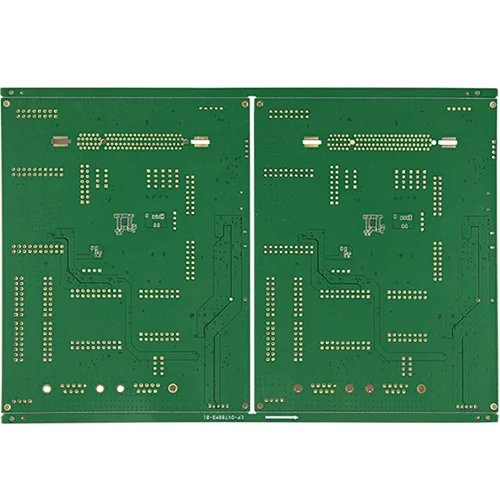

Körinspelare HDI PCB

Vad är HDI PCB?

Viafull inbjuder dig att besöka vår fabrik för att köpa den senaste, bästsäljande, prisvärda och högkvalitativa körinspelaren HDI PCB. Vi ser fram emot att arbeta med dig. Högdensitet Interconnect (HDI) är helt enkelt en PCB med fler sammankopplingar i ett minimalt fotavtryck. Detta har lett till miniatyrisering av styrelsen. Komponenter placeras närmare varandra, och kortutrymmet reduceras avsevärt, men funktionaliteten äventyras inte. Mer exakt betraktas PCB med i genomsnitt 120 till 160 stift per kvadrat tum HDI PCB. HDI -design kombinerar tät komponentplacering med universell routing. HDI populariserad Microvia -teknik. Skapa tätarkretsar genom att implementera mikrovier, begravda vias och blinda vias. Minska kopparborrning i HDI -konstruktioner.

Vilka är fördelarna med HDI PCB?

Extraordinär mångsidighet: HDI -brädor är idealiska när vikt, utrymme, tillförlitlighet och prestanda är primära problem.

Kompakt design: En kombination av blinda, begravda och mikrovias minskar kraven för kortutrymme.

Bättre signalintegritet: HDI använder via-in-pad och blind via teknik. Detta hjälper till att hålla komponenter nära varandra och därmed minska signalvägslängderna. HDI -teknik förbättrar signalkvaliteten genom att ta bort VIA -stubbarna, vilket minskar signalreflektioner. Därför förbättrar det signalintegriteten avsevärt på grund av kortare signalvägar.

Hög tillförlitlighet: Implementeringen av staplade Vias gör dessa styrelser till en superbarriär mot extrema miljöförhållanden.

Kostnadseffektivitet: Funktionen för ett standard 8-lagers genomgående hålskiva (standard PCB) kan reduceras till ett 6-lagers HDI-kort utan att kompromissa med kvaliteten.

Datablad
