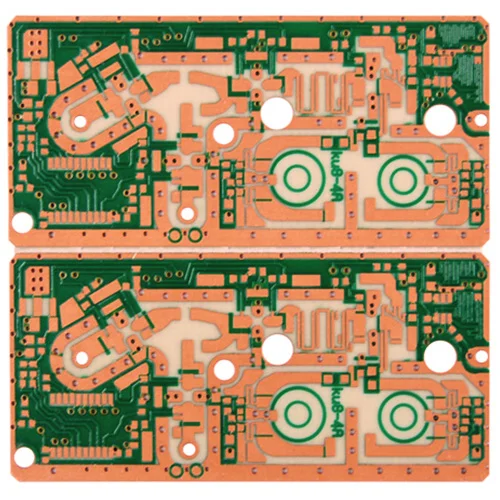

Isola högfrekvenskort

Applikationer:

Viafull är den professionella tillverkaren, vi vill ge dig Isola High Frequency Board och vi kommer att erbjuda dig den bästa service efter försäljning och snabb leverans.

Bil, backplan, RF/mikrovågsugn, avancerad dator

Signalintegritet, medicinska, militära, mobila enheter/trådlösa telefoner

Järnväg, servrar, switchar/router, termisk hantering, trådlös infrastruktur

Vad betyder Isola PCB?

Denna typ av tryckt kretskort är komplex och tillverkas med högpresterande laminat. Den innehåller hartkomponenter utformade för att uppfylla krävande prestandakrav.

Denna typ av PCB används i de flesta elektroniska enheter som flyg- och rymdutrustning och avancerad konsumentelektronik.

Typer av material som används i isolans PCB

Det finns material som används för att tillverka isola -PCB. Några av dem inkluderar:

Prepreg

Denna term är associerad med PCB -industrin. Detta kallas "prepreg". Detta är ett dielektriskt material som ger elektrisk isolering samt andra viktiga funktioner. Den är gjord av ett glasfibertyg infunderat med ett unikt formulerat harts.

Detta harts kombinerar olika termiska, elektriska och fysiska egenskaper med prepreg. Detta är viktigt för korrekt drift av Isola PCB.

Kopparlaminat

Detta inkluderar ett prepreg -laminat med ett tunt lager kopparfolie i båda ändarna. Denna laminering uppnås genom att komprimera ett eller flera lager koppar och prepreg tillsammans under extrem värme, tryck och vakuumförhållanden.

Bygga flerskikts isola PCB

PrePreg och CCL används för att tillverka Multilayer Isola PCB genom komplexa operationer som involverar flera processer som ofta upprepas.

Laminatets kopparyta etsas. Detta är för att producera elektroniska kretsar. Därefter monteras laminaterna genom att sätta in ett eller flera lager av prepreg mellan varje etsat laminat för att bilda en flerskiktsstruktur.

Sedan bildar elektroplätering och borrning elektriska sammankopplingar mellan PCB -skikten. Den resulterande isola -PCB är en sammankopplingsgadget där halvledare och andra komponenter är monterade.

Isola PCB -applikationer

Isola PCB: s laminat och prepregs används i olika enheter och avancerad elektronik, inklusive:

Flyg-

Militärelektronikansökningar

Applikationer för industriutrustning

Avancerad konsumentelektronik

Nätverk och annan kommunikationsutrustning

Bilapplikationer

Applikationer

Vilka material används i hartsystemet för Isola PCB?

Isola PCB använder pre-flow-prepregs, som är baserade på polyimider och är lämpliga för PCB-applikationer som kräver höga temperaturer.

De använder ett polyimidflamskyddssystem, som är idealiskt för applikationer som kräver överlägsen prestanda och termiska egenskaper. Isolas prepregs använder en blandning av polyimid och termoplastiska hartser som kan botas fullt ut utan användning av metylendianilin (MDA).

Detta resulterar i en polymer med en hög TG, utan frågorna om sprödhet och låg initial bindningsstyrka. Som ett resultat är hartsystemet för isola -PCB: er mycket överlägsna hartstrukturen för traditionella termosetpolyimider.

Egenskaper hos isola prepregs

Här är några av de viktigaste egenskaperna hos Isola PCB -material:

Upprätthåller bindningsstyrkan vid höga temperaturer

Finns i halogenfria alternativ

Högre värmeprestanda

Minskar delaminering på grund av bearbetning

Förbättrar bearbetbarheten på grund av minskad sprödhet

Hartssystemets lång livslängd
