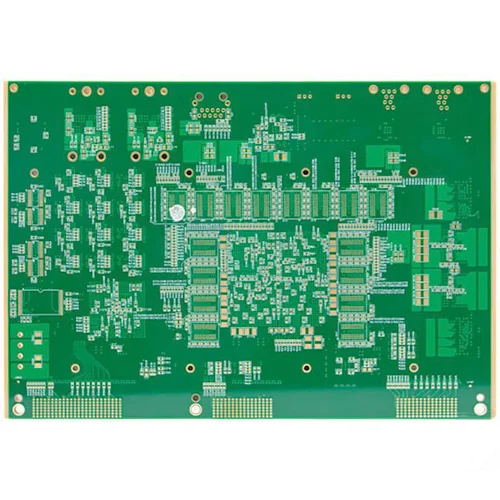

24-lagers högdensitet med hög hastighet PCB

Vad är en 24-lagers PCB?

Högdensitet med hög kvalitet med hög densitet höghastighets PCB erbjuds av China-tillverkaren Viafull. Köp 24-lagers högdensitet höghastighets-PCB som är av hög kvalitet direkt med lågt pris. En 24-lagers PCB är ett avancerat flerskiktskort med 24 kopparlager. PCB innehåller ett signalskikt, ett marklager och ett kraftskikt. Denna PCB består också av sidenskärm, lödmask, etc. En 24-lagers PCB är cirka 5 mm tjock. Det ger dimensionell stabilitet på grund av antalet lager i den.

Tillverkaren ordnar markskiktet och signalskiktet effektivt. Detta hjälper till att säkerställa att PCB är kompatibel med HDI -applikationer. Dessa applikationer är sammankopplade sammankopplingar. Materialen som används i 24-lagers PCB säkerställer en låg dielektrisk konstant. Det dielektriska materialet som används i detta avancerade flerskiktskort är också tunt. Så detta hjälper till att skapa snäv koppling mellan skikten.

Material med 24-lagers PCB

En 24-lagers PCB innehåller olika material i sin tillverkningsprocess. Den använder material som kopparfolie, FR4, CEM3 och epoxiharts. I denna PCB laminerar tillverkaren kopparfolie- och glasfiberhartsmaterialet tillsammans. FR4 är ett PCB -material som ger tillräckligt styvhet inom elektronik. Det ger tillräckligt med glasövergångstemperatur.

Dessutom har materialet utmärkt fuktmotstånd. Detta innebär att PCB: er som innehåller FR4 tål höga temperaturer. Dessutom har detta material lämplig dielektrisk styrka.

Silkscreen, FR4 och lödmask är basmaterialet för 24 lager -PCB. Övergångstemperatur med hög glas är en viktig egenskap hos 24 -skikts PCB.

Andra material som används i 24 lager PCB -tillverkning inkluderar kopparfolie och prepreg. 24 skikts -PCB kan ha olika koppartjocklekar. Kopparens tjocklek och antalet lager hjälper den att utföra höga strömbelastningar.

Vad är 24 -lager PCB -stackup?

24 Layer PCB Stackup är arrangemanget av övre skikt på kretskortet. I ett flerskikts PCB finns det flera sätt att placera kopparlager på brädet. Tillverkarna överväger flera viktiga faktorer innan de arrangerar en multilagerstackup.

I en 24 -lagers staplup finns det routingskikt, marklager och kraftlager. Rutande lager kan vara topp-, mitt- eller bottenlager. Mark- och kraftlager är mycket viktiga i denna staplar.

Rutande lager skapar samtrafik mellan komponenter. Tillverkarna kan placera ledningsskiktet på botten, topp eller mellanlager. Detta beror på styrelsens tillämpningskrav. Signalruttning är en kritisk del av ett flerskiktskort. Stackupstrukturen för en 24-lagers PCB bestämmer dess funktionalitet. En väl anpassad staplup kommer att säkerställa signalruttning i PCB.

24-lagers PCB-tillverkning

Tillverkningen av en 24-lagers PCB involverar vissa processer. Eftersom denna PCB har tio lager av ledande material är tillverkningen komplex. Tillverkarna laminerar kärnan och prepreg -skikten under högt tryck och hög temperatur.

Under denna process säkerställer tillverkarna att det inte finns luft mellan PCB -skikten. De säkerställer också att limet som säkrar skikten smälter ordentligt. En 24-lagers PCB består av olika material. Kärnan och prepreg är liknande material. Prepreg är dock mer duktil än kärnan. Detta beror på att det inte är helt botat. När tillverkarna applicerar höga temperaturer på stapeln smälter prepreg. Skikten är sedan anslutna ihop. Efter kylning är resultatet ett solid 24-lagers kort. Tillverkare applicerar lödmask på flerskiktskortet. Lödmaskens roll är att förhindra att spåren kortsluts. De inre skikten av ett flerskiktskort inkluderar glasfiber- och epoxikärna och prepreg laminerar dessa lager tillsammans. Tillverkarna staplar de inre skikten för att säkerställa att skikten är inriktade.

Produktionsprocessen för en 24-lagers PCB beskrivs kort enligt följande:

Inre skiktavbildning och etsning

Inre skiktlaminering

Borrbräda

Yttre skiktavbildning

Plätering och etsning

Yttre skiktetsning av strippning

Lödmask

Screentryck

Testning

Fördelar med 24-lagers PCB

Denna PCB hjälper till att förbättra funktionaliteten hos elektroniska enheter. Styrelsen med 24 lager har stora fördelar som krävs för projektet. Några av dessa fördelar är:

Kompakt design

24-lagers PCB stöder kompakt design. Marklagret och signalskiktet på PCB överlappar varandra. Detta kort är idealiskt för små enheter som bärbara datorer, mobiltelefoner etc. Elektroniska enheter blir mindre och mer komplexa. 24-lagers PCB är idealisk för komplexa och miniatyrenheter.

Lämplig för olika temperaturer

24-lagers PCB kan arbeta vid olika temperaturer. Denna PCB är utformad för att arbeta vid olika temperaturer. Styrelsen med 24 lager är idealisk för högpresterande och avancerade applikationer.

Högström ledning

En annan viktig fördel med denna typ av PCB är förmågan att bära höga strömbelastningar. PCB finns med olika koppartjocklekar. Det kan tåla hög kraft.

Högfunktionalitet

24-lagers PCB är mycket praktiska. Därför används de i stor utsträckning i interconnection med hög densitet och högeffekt. Dessutom förbättrar PCB också effektiviteten för höghastighetsprojekt.
