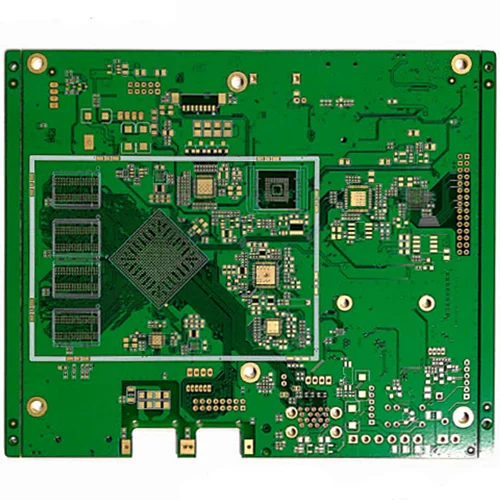

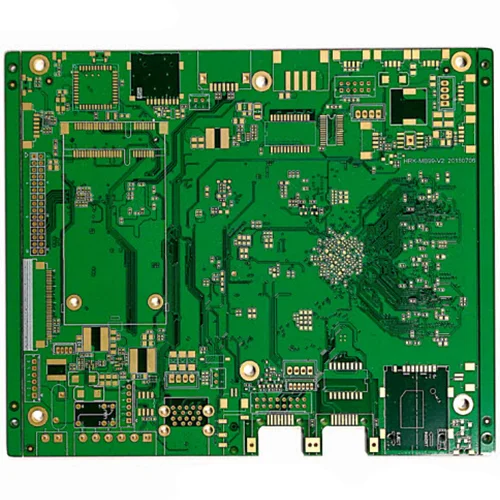

Ett 8-lagers PCB-kretskort är ett flerskikts PCB som ger gott om routingutrymme för applikationer som kräver flera kraftöar. Detta tryckta kretskort kan hjälpa till att förbättra EMC -prestanda genom att lägga till två plan.
Detta kort är ofta monterat på kompakta enheter som moderkort, bärbara klockor, backplan, etc. Den ökade kostnaden för en 8-lagers PCB motiverar den extra kostnaden för utmärkt EMC-prestanda. En 8-lagers PCB-staplup består av 4 plan och 4 routingskikt anslutna med 7 rader med dielektriskt material.
PCB har ett sexskiktskort för högre EMC-prestanda. 8-lagers PCB är förseglad med en lödmask på botten och toppen.
En 8-lagers PCB-stackup har många fördelar som gör det till ett idealiskt alternativ till andra kretskortmaterial. Här är fördelarna med dessa PCB;
Minimera bräcklighet: En 8-lagers PCB minskar enhetens bräcklighet och förbättrar den totala prestandan. Detta hjälper till att skydda de inre skikten från buller och därmed minska dess sårbarhet för yttre krafter.
Minska strålning: Denna typ av multiliktsstaplar hjälper till att eliminera all strålning som kan förekomma i höghastighetsapplikationer. Till skillnad från andra staplar eliminerar 8-lagers PCB EMI-strålning.
Lägre driftskostnader: 8-lagers PCB Stackup är ett kostnadseffektivt alternativ. När det gäller ersättning och rengöring kan denna stack spara mycket pengar. Detta innebär att 8-lagers PCB-staplar kräver lite underhåll och är mycket hållbart.
Ökad funktionalitet: Att välja en 8-lagers PCB hjälper till att öka hastigheten och funktionen för den använda enheten. Ett sådant tryckt kretskort är mer pålitligt och praktiskt i olika applikationer. Denna PCB har mer än fyra lager av ledande material för att förbättra signalrutning.
8-lagers PCB Stackup är den vanligaste typen av stapel i de flesta elektriska apparater. Detta flerskikts PCB kan användas i en mängd olika applikationer som:
Medicinsk industri
Bilindustri
Tillverkningsindustri
Kemisk bearbetningsindustri
Flygindustri
