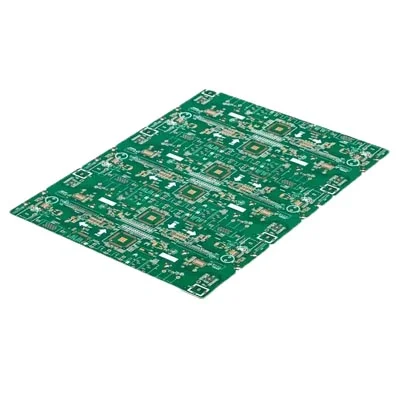

FR4 Elektronisk impedanskontroll PCB

Fem faktorer som påverkar impedansen

Först: dielektrisk tjocklek. Ökande dielektrisk tjocklek kan öka impedansen, samtidigt som dielektrisk tjocklek minskar. Olika halvfasta tabletter har olika liminnehåll och tjocklek. Den pressade tjockleken är relaterad till krossens planhet och pressplattans program; För alla typer av plattor som används måste tjockleken på det dielektriska skiktet som kan produceras beräknas, vilket bidrar till att konstruera beräkningar. Försöksmögeltoleransen är nyckeln till dielektrisk tjocklekskontroll.

Andra: radbredd. Ökande linjebredd kan minska impedansen, samtidigt som linjens bredd kan öka impedansen. Kontrollkraven för linjebredden kan bättre uppfylla klyftan med impedanskontrollkrav inom toleransen +/- 10%. Gapet kan inte överstiga 10%. Bredden styrs huvudsakligen av etsningskontroll. För att säkerställa linjebredden kompenseras ingenjörsfilmen enligt etsningssidan, fototeckningsfel och grafisk överföringsfel för att uppfylla kraven på linjevedbredd.

För det tredje: Koppartjocklek. Att minska linjetjockleken kan öka impedansen, medan ökande linjetjocklek kan minska impedansen; Linjebredd kan styras genom grafisk elektropläteringskontroll eller med hjälp av kopparfolie med motsvarande tjocklek. Kontrollen av koppartjocklek kräver enhetlig kontroll. Blödningsblocken med fina linjer och isoleringslinjer tillsätts för att förhindra ojämn koppartjocklek på linjen, vilket påverkar den ojämna impedansfördelningen till kopparfördelningen på CS- och SS -ytorna. Brädet överförs på brädet för att uppnå syftet med dubbelsidig koppartjocklek.

Fjärde: Dielektrisk konstant. Att förbättra den dielektriska konstanten kan minska impedansen och att minska den dielektriska konstanten kan öka impedansen. Den dielektriska konstanten styrs huvudsakligen av materialet. Olika brädor har olika dielektriska konstanter. Det är relaterat till det använda hartsmaterialet: FR4-kortet, den dielektriska konstanten är 3. 9-4. 5, som kommer att öka med ökningen av användningsfrekvensen. 3. 9 Ett högt impedansvärde krävs för att erhålla hög signalöverföring, så att det kan finnas en låg dielektrisk konstant.

Femte: Svetstjocklek, tryckt svetsning kommer att minska yttre impedans. I allmänhet kan tryckt svetsning minska enskilda 2 ohm och differentiella 8 ohm. 2 gånger utskriftsfallsvärdet är två gånger tiden. När det trycks mer än tre gånger förändras inte impedansvärdet längre.
