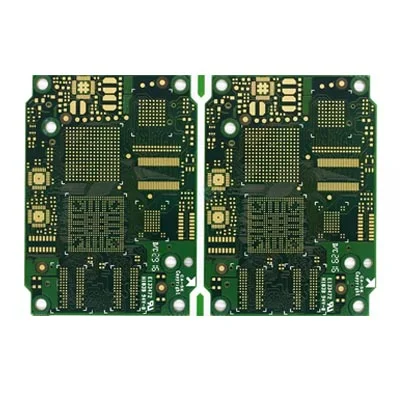

Ten-skikt HDI-impedansstyrd Automotive Digital PCB

Varför behöver PCB impedans?

Viafull är en av de professionella tioskikts HDI-impedansstyrda biltillverkaren och leverantören av fordon i Kina.

1. Kontrollera tabelllinjen för att överväga installationen av elektroniska komponenter och överväg konduktiviteten efter infogning. Därför, ju lägre impedans, desto bättre är motståndet.

2. PCB -kretskort måste gå igenom kopparbeklädnad, elektroplätering av tenn, anslutningssvetsning och andra processproduktionslänkar. Materialet som används i dessa länkar måste säkerställa låg resistivitet för att säkerställa att kretskortets övergripande impedans kan uppfylla produktkvalitetskraven och säkerställa den normala driften av produkten.

3. Tennplätering av PCB -kretskort är det vanligaste problemet i hela kretskortproduktionen och är en nyckellänk som påverkar impedansen. Den största defekten i det kemiska tennpläteringsskiktet är att det är lätt att ändra, och tennet är dåligt, vilket gör att kretskortet är svårt att lödas. Överdriven impedans leder till dålig konduktivitet eller instabil rättelseprestanda.

4. Det kommer att finnas olika signalöverföringar i ledarna i PCB -kretskortet. När överföringshastigheten ökar måste frekvensen öka. Om linjen i sig är annorlunda på grund av korrosion, stapling av tjocklek, linjebredd etc. kommer det att orsaka förändringar i impedansvärdet. Signalen är förvrängd, vilket resulterar i en minskning av kretskortets prestanda, så kontrollvärdet måste kontrolleras inom ett visst intervall.
