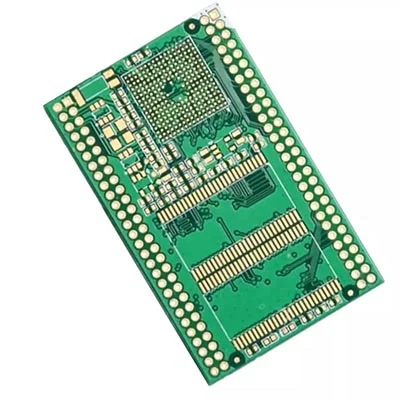

Flerskiktsimpedansstyrd PCB -kort

PCB -impedanskontroll

Välkommen till att köpa flerskiktsimpedansstyrd PCB -kort från vår fabrik när som helst. Vi kommer att ge dig fabriksrabattpriser för våra produkter. Viafull är flerskiktsimpedansstyrd PCB -kort tillverkare och leverantör i Kina. Det finns olika signalöverföringar i ledarna i kretskortet. När överföringshastigheten ökar måste frekvensen öka. Om själva impedansen av linjen ändras på grund av korrosion, stacktjocklek och olika linjebredd kommer signalförvrängning att inträffa. Därför bör ledarna på höghastighets kretskort styras inom ett visst intervall, som kallas "impedance control".

De faktorer som påverkar impedansen för PCB -linjen är koppartrådens bredd, koppartrådens tjocklek, den dielektriska konstanten på mediet, mediets tjocklek, tjocklekens tjocklek, jordtrådens stig och ledningar runt linjen. Därför, när vi utformar PCB, måste vi kontrollera impedansen för routing på kortet för att undvika elektromagnetisk störning såsom signalreflektion och signalintegritet så mycket som möjligt för att säkerställa den faktiska användningen av PCB -kortet.

Datablad
